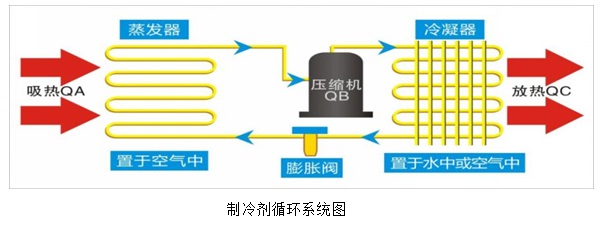

1)  空氣源熱泵熱水系統工作過程

（1）處于低壓液態循環工質（如氟利昂R410A）經過蒸發器，在蒸發器中工質吸熱蒸發，此時工質從低溫熱源處吸收熱量變成低溫、低壓蒸汽進入壓縮機；

（2）工質經過壓縮機壓縮、升溫后，變成高溫、高壓的蒸汽排出壓縮機；

（3）蒸汽進入冷凝器，在冷凝器中將從蒸發器中吸取的熱量和壓縮機耗功所產生的那部分熱量傳遞給冷水，使其溫度提高。工質經過冷凝放熱后變成液態；

（4）高壓液體經過膨脹閥節流降壓后，變成低壓液體，低壓液態工質再次進入蒸發器，依此不斷地循環工作。整個工作過程是熱量搬運過程，是將低溫熱源中的熱量連續不斷的搬運至高溫熱源（水）中的過程。

傳熱工質是一種特殊的物質，在實際運行當中傳熱工質的蒸發溫度可達－20℃左右，因此即使－5℃的環境溫度相對于它來說也是“高溫熱源”，也能正常吸熱。此外工質的冷凝溫度可達75℃，確保產出50～60℃的熱水。
